模切機產品展示
模切機產品展示

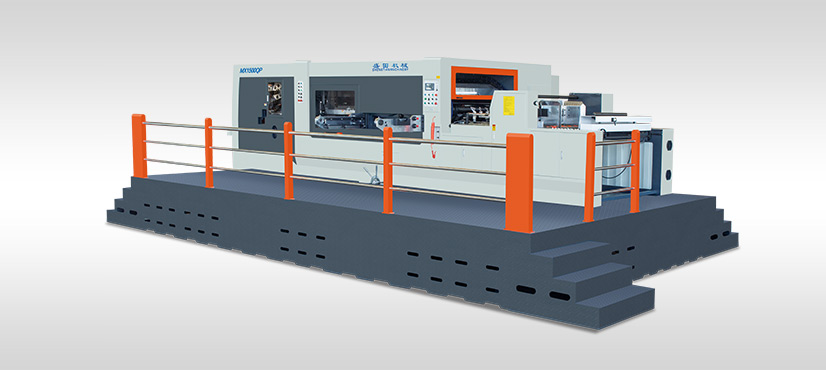

MX/MQ Series 下吸/前緣給紙全自動模切壓痕全清廢機
性能特點
1. MX-QP系列全清廢模切機是一款適用于高檔彩箱、彩盒模切的專用設備。
2. 給紙部采用共軛凸輪機械傳動，工作穩定。采用獨特免壓前緣（可選配下吸嘴）送紙裝置，確保紙張抗壓強度，并可實現不停機給紙。
3. 輸紙傳送采用大功率伺服驅動，并配有曲線運動軌跡，保障紙張到位準確。采用不停機調節輸紙步距，光電追蹤。
4. 主機底臺、動臺、上臺和墻板等關鍵部件均采用高強度球墨鑄鐵鑄造并經大型五面體加工中心一次加工而成，可確保高壓力工作時不變形，模切壓力平穩，節省墊版時間。
5. 主傳動采用精密蝸輪蝸桿副和經設計的曲軸滾珠軸承連桿機構，具有噪音低、壽命長的特點。蝸輪、蝸桿、曲軸均采用數控研磨加工。三元化齒輪組合傳動，經久耐用。
6. 牙排體采用特殊超硬鋁合金型材，表面陽極氧化、剛性強、質量輕、慣性小。采用進口鏈條，可保證機器運行精度。氣動離合動作平穩迅速，氣動鎖版操作方便快捷。
7. 清廢部A.采用上、中、下三框快速夾緊裝置，并采用中央定位系統（標準型模具可互換兼容）校版快，調整方便。B.上框采用電機配合渦輪蝸桿自鎖減速機控制，確保上框抬起后不會脫落；同時便于點動對準清廢下針。C.上、中、下三框均采用凸輪連桿傳動，無鏈條免維護；三框同時采用鋼滑塊內嵌耐磨銅套，整個壽命周期不需更換。
8. 前清廢采用氣動與壓簧鎖緊裝置，氣動裝卸版方便快捷,后開牙同樣采用氣動與壓簧鎖緊裝置；并同時采用了氣動扒紙?zhí)鸾Y(jié)構，做全清廢時扒紙自動抬起不會干涉前咬口邊的清廢，不清前咬口邊時扒紙落下直接完成扒紙動作，不需要操作人員進入機器調整。
9. 不停機副收紙?zhí)岣吖ぷ餍?。可采用整垛收紙和計?shù)收紙（選配）。
10. 電氣系統采用高分辨率觸摸屏控制，進行人機交互，可加遠程運維。
2. 給紙部采用共軛凸輪機械傳動，工作穩定。采用獨特免壓前緣（可選配下吸嘴）送紙裝置，確保紙張抗壓強度，并可實現不停機給紙。
3. 輸紙傳送采用大功率伺服驅動，并配有曲線運動軌跡，保障紙張到位準確。采用不停機調節輸紙步距，光電追蹤。
4. 主機底臺、動臺、上臺和墻板等關鍵部件均采用高強度球墨鑄鐵鑄造并經大型五面體加工中心一次加工而成，可確保高壓力工作時不變形，模切壓力平穩，節省墊版時間。
5. 主傳動采用精密蝸輪蝸桿副和經設計的曲軸滾珠軸承連桿機構，具有噪音低、壽命長的特點。蝸輪、蝸桿、曲軸均采用數控研磨加工。三元化齒輪組合傳動，經久耐用。
6. 牙排體采用特殊超硬鋁合金型材，表面陽極氧化、剛性強、質量輕、慣性小。采用進口鏈條，可保證機器運行精度。氣動離合動作平穩迅速，氣動鎖版操作方便快捷。
7. 清廢部A.采用上、中、下三框快速夾緊裝置，并采用中央定位系統（標準型模具可互換兼容）校版快，調整方便。B.上框采用電機配合渦輪蝸桿自鎖減速機控制，確保上框抬起后不會脫落；同時便于點動對準清廢下針。C.上、中、下三框均采用凸輪連桿傳動，無鏈條免維護；三框同時采用鋼滑塊內嵌耐磨銅套，整個壽命周期不需更換。
8. 前清廢采用氣動與壓簧鎖緊裝置，氣動裝卸版方便快捷,后開牙同樣采用氣動與壓簧鎖緊裝置；并同時采用了氣動扒紙?zhí)鸾Y(jié)構，做全清廢時扒紙自動抬起不會干涉前咬口邊的清廢，不清前咬口邊時扒紙落下直接完成扒紙動作，不需要操作人員進入機器調整。
9. 不停機副收紙?zhí)岣吖ぷ餍?。可采用整垛收紙和計?shù)收紙（選配）。
10. 電氣系統采用高分辨率觸摸屏控制，進行人機交互，可加遠程運維。
技術參數
| 機型 | MX1500QP |
| 最大輸紙尺寸 | 1520×1200 |
| 最小輸紙尺寸 | 550×450 |
| 最大模切尺寸 | 1500×1180 |
| 紙張規格 | ≤9（瓦楞紙）(Corrugated board) |
| 叼口空白尺寸 | 12-25,(Standard) 15 |
| 最大工作壓力（T） | 400 |
| 最高機械速度（s/h） | 5500 |
| 整機功率（KW） | 40 |
| 氣源壓力（MPa）/流量（m3/min） | 0.55-0.7/＞0.6 |
| 機械外形尺寸L×W×H（mm） | 10970×5800×2900 |
| 整機重量（Kg） | 37000 |
| 機型 | MX1700QP |
| 最大輸紙尺寸 | 1720×1200 |
| 最小輸紙尺寸 | 550×450 |
| 最大模切尺寸 | 1700×1180 |
| 紙張規格 | ≤9（瓦楞紙）(Corrugated board) |
| 叼口空白尺寸 | 12-25,(Standard) 15 |
| 最大工作壓力（T） | 400 |
| 最高機械速度（s/h） | 5000 |
| 整機功率（KW） | 40 |
| 氣源壓力（MPa）/流量（m3/min） | 0.6-0.7/＞0.6 |
| 機械外形尺寸L×W×H（mm） | 10970×6000×2900 |
| 整機重量（Kg） | 38000 |
注：如需其他規格尺寸，我公司可為您定做。由于設計需要更改相關規格尺寸，恕不另行通知。
